Yapısal ısıl vakum ölçüm prensibi

Isıl vakum ölçüm sıcaklığı sıcak tel aracılığıyla ısıl ölçer. Ve ısıl tarafından oluşturulan termoelektrik potansiyeli ölçüm basıncı karakterize. Basınç ölçüm aralığı, DL-3 ısıl ölçerin 102-10 - 1Pa olduğunu.

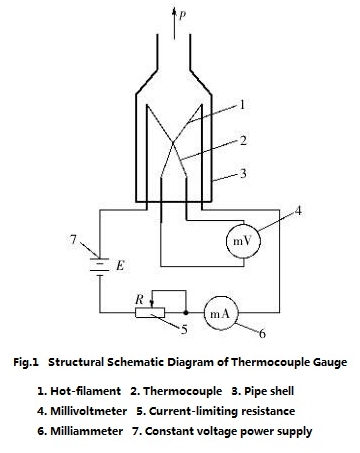

Isıl vakum ölçer yapı diyagramı Şekil 1'de gösterdi. Isıl ölçer ve ölçüm devre oluşur. Isıl ölçütü esas olarak sıcak tel ve ısıl oluşur. Isıl sonuna sıcak sıcak tel ile bağlıdır ve diğer ucunu soğuk uç ve kurşun tel çıkış tüp yoluyla potansiyel ısıl ölçmek için bir millivoltmeter için bağlanmak için kullanılan. Devre ölçme oldukça kolaydır.

Ölçüm sırasındasıcak telgöstergesi bir belirli Isıtma geçerli verilir. At daha düşük baskıları)λ≥R2), sıcaklık değiştirmek filaman E göstergesi, basınç p tarafından belirlenir ısıl potansiyel gaz ısı iletimi üzerinde bağlıdır. Ne zaman basınç azalır, gaz molekülleri tarafından yürütülen ısı miktarını azaltır ve sıcak tel sıcaklığını da bağlı olarak artırılır. Sonuç olarak, ısıl potansiyel E artar. Aksi halde ısıl potansiyel E azalır.

Geçerli ölçüm Isıtma değişiklik etkiler duyarlılığı ve ölçme menzili vardır. Geçerli Isıtma artarsa, düzenleyici duyarlılık artacak ve daha yüksek basınçlı ölçülebileceğine ama ölçüm aralığı dar olur. Öte yandan, mevcut Isıtma azalırsa, düzenleyici duyarlılık azalır ve sadece daha düşük bir basınç ölçülebilir ama ölçme menzili daha büyüktür.

Eğer potansiyel E ve basınç p ısıl arasındaki ilişkiyi önceden ölçülen mevcut Isıtma sabitse basınç test altındaki sisteminin doğrudan millivoltmeter göstergesi göre düşündüm.
